وحدات تخزين الصفائح المعدنية المخصصة

قم بشراء وحدات تخزين الصفائح المعدنية المخصصة التي يوفرها مصنع Wanka لحل مشكلة احتلال المساحة الناتجة عن تكديس الألواح على الأرض على نطاق واسع. سيزيد معدل استخدام المساحة بأكثر من 4 مرات، وسيحقق العمليات الواردة والصادرة الأوتوماتيكية بالكامل بالإضافة إلى إدارة المخزون الذكية. الجهاز كله مضمون لمدة 12 شهرا.

تعريف المنتج والقيمة الأساسية

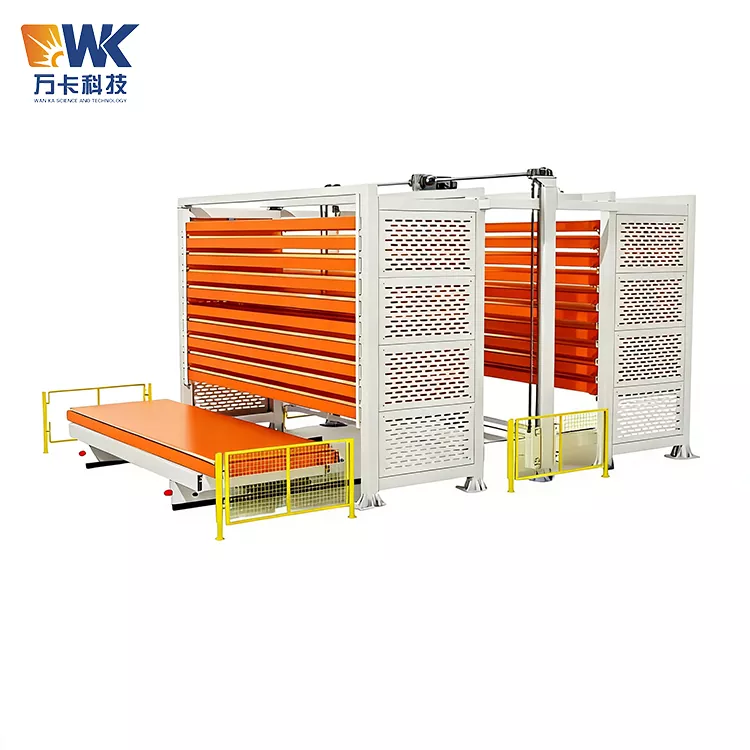

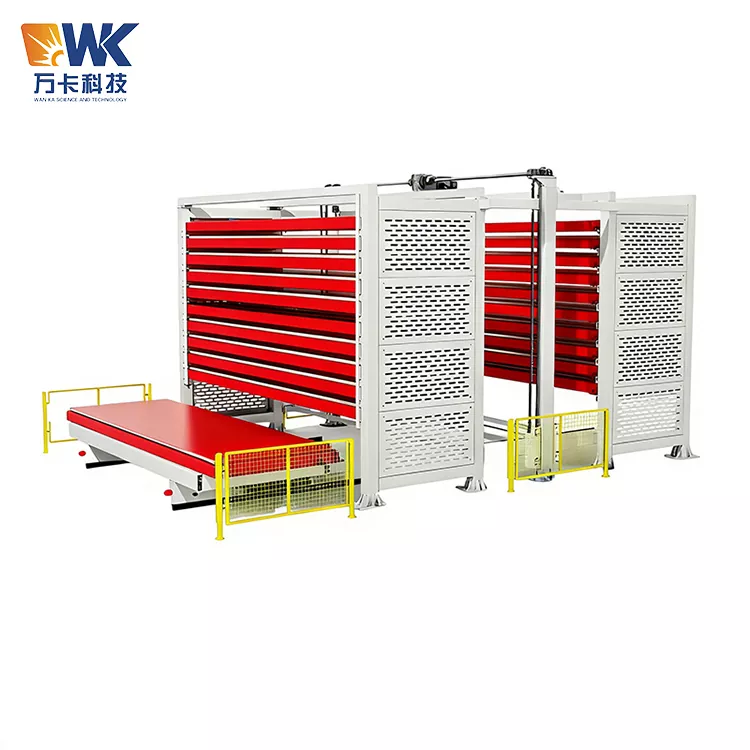

نظام تخزين الصفائح الذكي ثلاثي الأبعاد المرتبط بأبراج متعددة هو نظام تخزين ثلاثي الأبعاد معياري أوتوماتيكي بالكامل تم تطويره بواسطة شركة Jinan Wanka Technology Co., Ltd. لتلبية احتياجات التخزين للصفائح المعدنية الثقيلة واسعة النطاق ومتعددة التنوع والطويلة للغاية والواسعة للغاية. إنه ليس جهازًا واحدًا، بل مجموعة من حلول التخزين التي يمكن دمجها بمرونة وفقًا لموقع العميل ومواصفات الألواح ومتطلبات الطاقة الإنتاجية - مما يدعم التخطيطات المرتبطة ببرج واحد، وبرج مزدوج، وثلاثي أبراج، ومتعدد الأبراج. يمكن تخصيص عدد الأبراج، الطبقات، الارتفاع، وسعة الحمولة حسب الحاجة، وهي مناسبة لمختلف الصفائح المعدنية ذات الطول الأطول 12000 مم والعرض الأوسع 2500 مم.

في وضع معالجة الصفائح المعدنية التقليدية، كان تخزين الألواح الطويلة والواسعة للغاية يمثل دائمًا تحديًا كبيرًا. يمكن وضع الألواح ذات مقاس 6000×2000mm أو أطول بشكل مسطح على الأرض. وهذا لا يشغل مساحة كبيرة من ورشة العمل فحسب، بل يتطلب أيضًا تحريك الطبقات العليا من اللوحات للوصول إلى الطبقات السفلية، وهو ما يستغرق وقتًا طويلاً، ويتطلب عمالة مكثفة، وعرضة للتسبب في تشوه اللوحة وخدوش السطح. وفقًا للبيانات، لتخزين 10 أطنان من الألواح، تتطلب طريقة التراص التقليدية حوالي 15 مترًا مربعًا، بينما يتطلب استخدام نظام التخزين الرأسي من النوع البرجي حوالي 3 أمتار مربعة فقط.

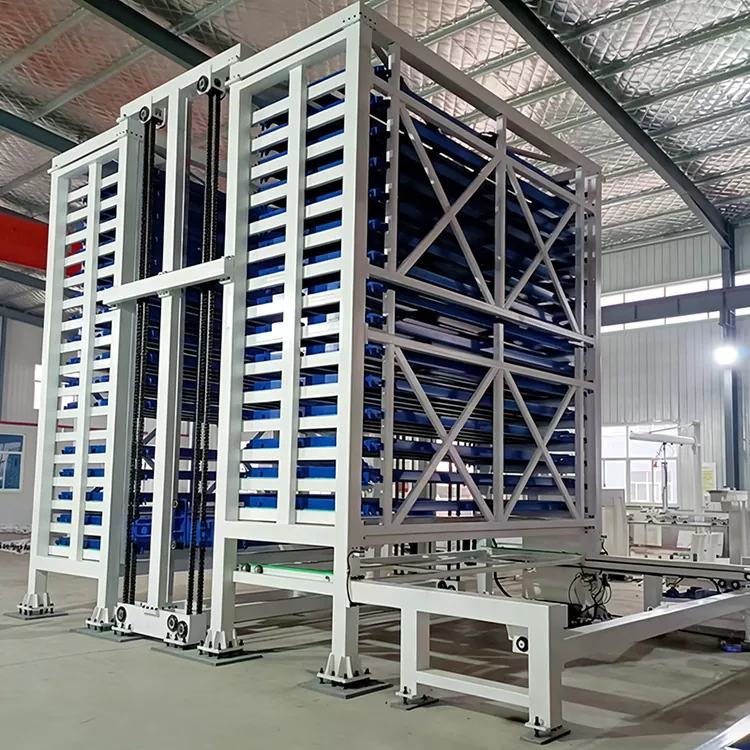

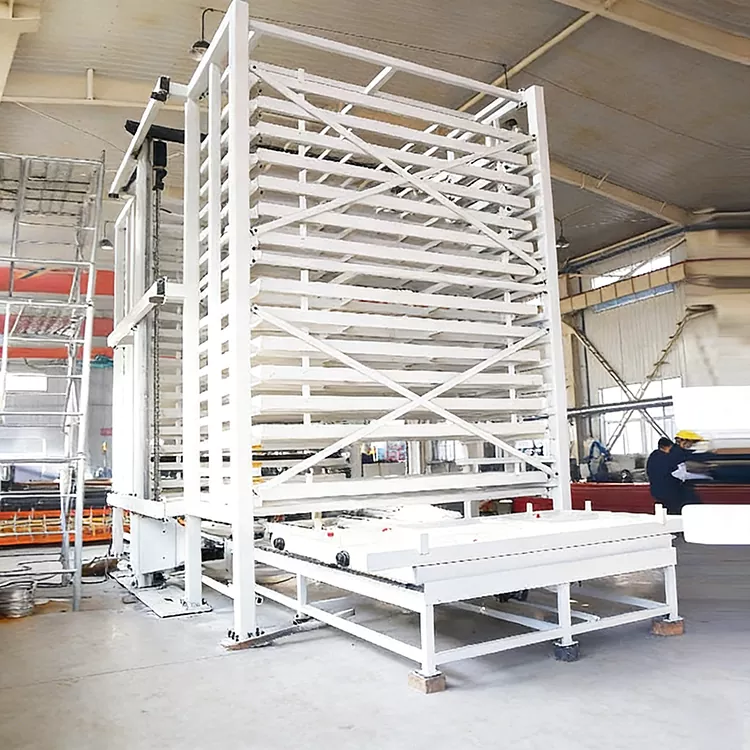

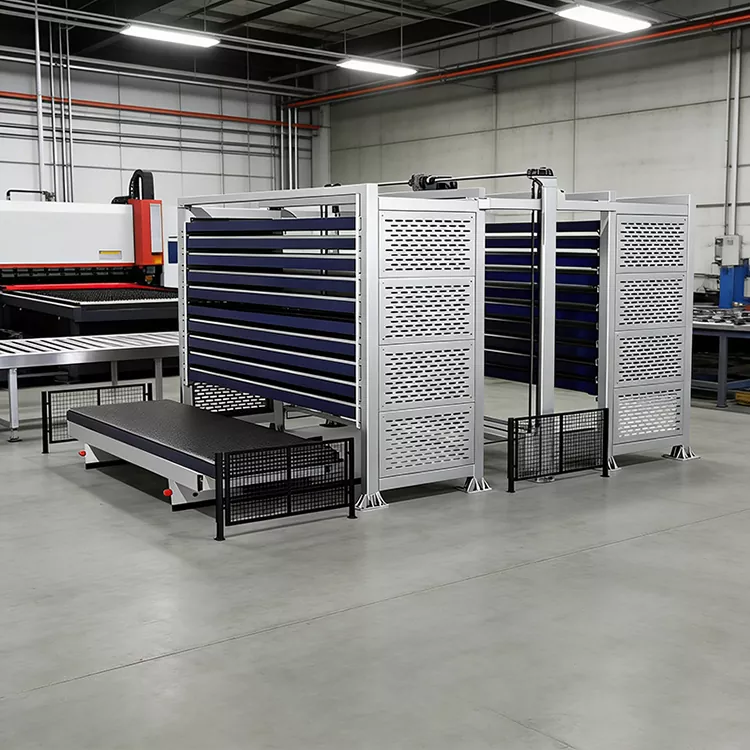

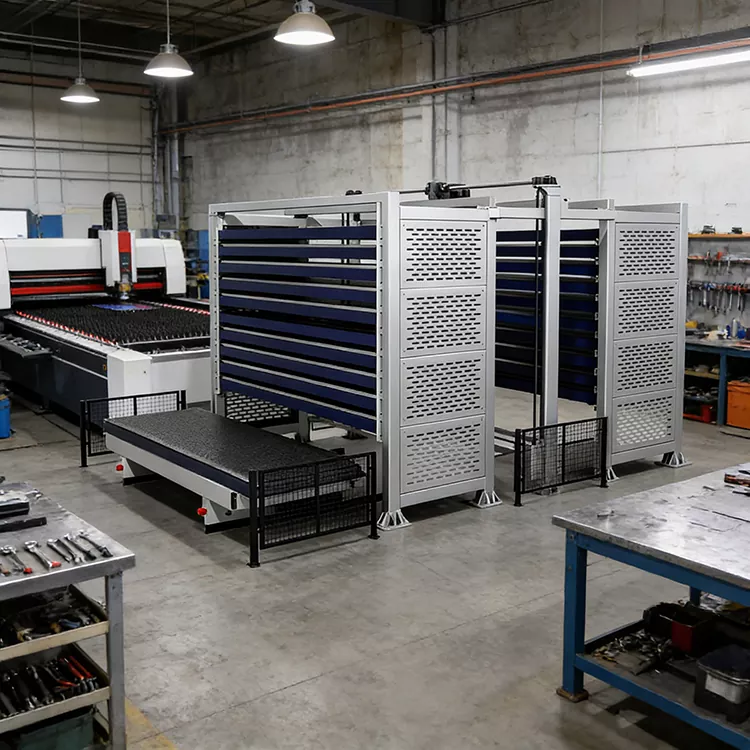

لقد أدى ظهور نظام تخزين الألواح الذكي ثلاثي الأبعاد متعدد الأبراج إلى حل هذه المشكلة تمامًا - فهو يخزن الألواح "ثلاثية الأبعاد" على الأرض، ويحول مساحة الأرضية المسطحة إلى تخزين رأسي ثلاثي الأبعاد، ويزيد من كثافة التخزين إلى الحد الأقصى من خلال ترتيب متعدد الأبراج. تتكون هذه المعدات من مجموعات متعددة من أجسام أبراج المواد، وأعمدة الرفع، وآليات قيادة السلسلة ذات الصف المزدوج، وصواني المواد، وأنظمة الجدولة الذكية، ومرافق حماية السلامة. إنها تعتمد تصميمًا معياريًا، مما يسهل التثبيت في الموقع وتعديلات التخطيط اللاحقة. يمكن لبرج واحد أن يعمل بشكل مستقل، ويمكن ترتيب أبراج متعددة على التوالي للعمل بشكل تعاوني. يمكنه تخزين الأوراق واسترجاعها تلقائيًا، ووضعها تلقائيًا، وتفريغها تلقائيًا، والعودة تلقائيًا إلى منطقة التخزين، دون الحاجة إلى التدخل اليدوي. تدعم المعدات الاتصال بأنظمة مثل MES، وERP، وWMS، مما يتيح تصور المخزون، وفحص المخزون التلقائي، وتتبع البيانات، ويمكن ربطه بآلات القطع بالليزر، وآلات القص، وآلات الثني، وما إلى ذلك، لتحقيق توريد المواد المتكاملة لخط الإنتاج.

تكمن القيمة الأساسية لهذه المعدات في معالجة نقاط الضعف الرئيسية الأربع لمؤسسات معالجة مواد الصفائح واسعة النطاق: أولاً، "عنق الزجاجة الفضائي" - الترتيب المتوازي متعدد الأبراج يزيد من كثافة التخزين بأكثر من أربع مرات؛ ثانيًا، "عنق الزجاجة في الكفاءة" - حيث تعمل العملية الواردة والصادرة المؤتمتة بالكامل على تقليل وقت استرجاع المواد بشكل كبير؛ ثالثًا، "نقطة ألم الجودة" - يتم تخزين كل طبقة من مواد الألواح بشكل مستقل، مما يزيل تمامًا مخاطر تشوه التراص وخدوش السطح؛ رابعا، "نقطة الألم الإدارية" - يتيح نظام إدارة المخزون الذكي الرؤية في الوقت الحقيقي والتحكم الدقيق في بيانات المخزون.

المواصفات الفنية

إجراءات تشغيل السلامة

يتضمن تخزين الصفائح المعدنية المعيارية المخصصة عوامل خطر متعددة مثل رفع الألواح الثقيلة، والحركة المنسقة لآليات رفع الأبراج المتعددة، ونقل السلسلة. يجب على جميع المشغلين وموظفي الصيانة والمديرين الالتزام الصارم بإرشادات السلامة التالية:

1 مؤهلات المشغل والتدريب

يُسمح فقط للموظفين الذين تلقوا تدريبًا من شركة Wanka Technology أو الطرف المعتمد منها واجتازوا التقييم بتشغيل هذا الجهاز. يجب أن يكون المشغلون على دراية بالهيكل والأداء وإجراءات التشغيل وعملية إيقاف الطوارئ وطرق التعامل مع الطوارئ للمعدات. يمنع منعا باتا الموظفين دون تدريب من تشغيل المعدات. يوصى بإجراء تدريب تنشيطي للسلامة مرة كل ستة أشهر. يتضمن تشغيل الأنظمة المترابطة متعددة الأبراج التنسيق بين عدة أبراج، ويحتاج المشغلون أيضًا إلى إتقان منطق جدولة الأبراج المتعددة وإجراءات التعامل مع الطوارئ.

2 التفتيش اليومي لبدء التشغيل

قبل كل بدء تشغيل يومي، يجب على المشغل إجراء فحص سلامة شامل: التحقق من التشغيل السلس لآلية الرفع لكل برج، والتحقق من أي ارتخاء أو تآكل في السلاسل؛ فحص استقرار وسلامة كل طبقة من المنصات؛ التأكد من أن حواجز الأمان وأزرار التوقف في حالات الطوارئ تعمل بشكل صحيح؛ تأكد من أن جهد الطاقة مستقر وأن نظام التحكم لا يحتوي على إنذارات؛ والتحقق من اتصال الاتصال الطبيعي بين أبراج متعددة. يجب إجراء اختبار عدم التحميل قبل كل وردية.

3 السلامة أثناء تخزين اللوحة

عند تحميل اللوحات إلى المخزن، استخدم معدات الرفع مثل الرافعات أو الرافعات الشوكية. يمنع منعا باتا التعامل مع الألواح الثقيلة يدويا. يجب وضع الألواح بالتساوي على المنصات لمنع تركيز القوة على جانب واحد، مما قد يتسبب في إمالة البليت أو تشوهه. قبل التخزين، تأكد من أن سطح الألواح خالي من برادة الحديد وخبث اللحام والمواد الغريبة الأخرى. عند التخزين في نظام مترابط متعدد الأبراج، تأكد من موضع البرج الصحيح قبل التخزين لتجنب الوضع غير الصحيح.

4 متطلبات السلامة أثناء التشغيل

عندما تعمل المعدات تلقائيًا، لا يُسمح لأي شخص بالدخول إلى المنطقة التي تتحرك فيها المعدات. يجب إنشاء حواجز عزل مادية أو خطوط تحذيرية في منطقة تشغيل المعدات. يقوم نظام الكشف الذكي بالمراقبة في الوقت الفعلي وينبه تلقائيًا في حالة وجود أي انتهاكات. عندما تعمل عدة أبراج بالتوازي، يجب الانتباه إلى التنسيق بين الأبراج لتجنب الاصطدامات. في حالة اكتشاف أصوات غير طبيعية أو اهتزازات أو دخان، يجب الضغط على زر التوقف في حالات الطوارئ على الفور.

5 التعامل مع حالات الطوارئ

في حالة الطوارئ، اضغط على الفور على زر إيقاف الطوارئ الأحمر. ستتوقف جميع تحركات المعدات على الفور. لا يمكن تحرير توقف الطوارئ قبل حل الخطأ. إذا كان من الضروري إدخال المعدات للصيانة، فيجب قطع مصدر الطاقة الرئيسي للمعدات وتعليق لافتة "تحت الصيانة، لا تغلق المفتاح". في نظام متعدد الأبراج، عندما يفشل برج واحد، يجب عزل البرج المعيب على الفور لضمان التشغيل الطبيعي للأبراج الأخرى.

6 الصيانة والسلامة

قبل إجراء أي أعمال صيانة أو تنظيف أو إصلاح، يجب قطع مصدر الطاقة الرئيسي للمعدات وتعليق علامة تحذيرية بقفل. يجب استخدام الأدوات المناسبة ومعدات حماية السلامة أثناء الصيانة. بعد استبدال السلسلة أو مكونات ناقل الحركة، يجب إجراء اختبار عدم التحميل قبل إعادة تشغيل الماكينة. يجب أن تتم صيانة الأنظمة المترابطة متعددة الأبراج واحداً تلو الآخر في كل موقع برج لضمان عدم التأثير على الأبراج الأخرى.

التعبئة والتغليف والشحن

يحتوي تخزين الصفائح المعدنية المعياري المخصص على مجموعات متعددة من المعدات مثل أبراج المواد وآليات الرفع والمنصات وأنظمة التحكم. لذلك، يجب تصميم حل التغليف على شكل وحدات، مع مراعاة السلامة والاقتصاد:

1 تغليف إطار البرج ومكونات الهيكل الفولاذي

يتم تعبئة الإطارات الرئيسية لكل برج، وأعمدة الرفع، والعوارض المتقاطعة وغيرها من مكونات الهيكل الفولاذي الكبيرة في شكلها العاري وتثبيتها بإطارات فولاذية. يتم تغليف كل مكون بفيلم مطاطي ومجهز بواقي زاوية خشبي لمنع الصدمات أثناء النقل. تُستخدم الأغطية الواقية للأجزاء الرئيسية (أسطح قضبان التوجيه، وواجهات النقل، وأسطح التثبيت). بالنسبة للمكونات الطويلة للغاية (التي يزيد طولها عن 6 أمتار)، يتم استخدام دعامات خاصة لتثبيتها في مكانها لمنع التشوه أثناء النقل.

2 تعبئة وحدات الصواني والأدراج

يتم تعبئة صواني وحدة الأدراج متعددة الطبقات في مجموعات. تتكون كل مجموعة من 3 إلى 5 طبقات، يتم تثبيتها بأشرطة فولاذية. يتم وضع ألواح الرغوة بين الطبقات لمنع الاصطدام. سطح الصواني مغطى بنسيج مقاوم للماء وطبقة فقاعية لمنع الخدوش وامتصاص الرطوبة.

3 نظام النقل وتغليف المكونات الدقيقة

يتم وضع المكونات الدقيقة مثل السلاسل، والتروس، والمحركات المؤازرة، وأجهزة الاستشعار في صناديق خشب رقائقي خالية من التبخير بدرجة التصدير، ومبطنة بأكياس مقاومة للماء ومجففات، ويتم تثبيتها برغوة ممتصة للصدمات بالداخل. يتم رش الصناديق بملصقات تشير إلى "هشة" و"أعلى" و"مقاومة للرطوبة". يتم تعبئة المكونات الكهربائية مثل خزائن التحكم ووحدات PLC وشاشات اللمس بشكل منفصل لضمان عدم تأثرها بالاهتزازات والتأثيرات أثناء النقل.

4 معايير التعبئة والتغليف للتصدير

بالنسبة لطلبات التصدير، تتوافق العبوة مع المعيار الدولي لتدابير الصحة النباتية ISPM 15 (المعالجة الحرارية أو المعالجة بالتبخير)، ويمكن تقديم شهادة التبخير. تم تصميم الصناديق الخشبية والإطارات الفولاذية لتلبية متطلبات مقاومة الصدمات للنقل البحري، ويتم ملؤها بالمجففات لمنع الرطوبة. يمكن إضافة معالجة إضافية ضد الصدأ أو التعبئة والتغليف الفراغي وفقًا لمتطلبات العملاء. نظرًا للحجم الكبير والمكونات العديدة لنظام التشابك متعدد الأبراج، يوصى باعتماد خطة تسليم دفعة لتسهيل استلام العميل وفقًا لتقدم التثبيت.

5 التسليم والخدمات اللوجستية

التوصيل المحلي: يتم النقل بواسطة شاحنات مسطحة أو مقطورات منخفضة السطح، ويتم اختيار نوع السيارة المناسب بناءً على حجم المعدات. توفير رقم التتبع اللوجستي وخدمة التتبع الكاملة. بالنسبة للمعدات كبيرة الحجم (يزيد طولها عن 12 مترًا أو عرضها يزيد عن 3 أمتار)، المساعدة في الحصول على تصريح نقل كبير الحجم.

التسليم الدولي: يتم الشحن من ميناء تشينغداو أو ميناء شانغهاي، ويقدم عروض أسعار FOB أو CIF. يمكن أن يساعد العملاء في التعامل مع الإقرار الجمركي للتصدير وحجز الشحن والتأمين وغيرها من الأمور. توفير مجموعة كاملة من مستندات التصدير (الفاتورة التجارية، قائمة التعبئة، شهادة المنشأ، شهادة التبخير، إعلان الامتثال CE، وما إلى ذلك). بالنسبة للأنظمة متعددة الأبراج والصفوف المتعددة، يوصى بالشحن على دفعات لتسهيل التثبيت المرحلي للعملاء.

6 تعليمات استلام العميل

بعد استلام البضاعة، يرجى من العملاء اتباع الخطوات التالية:

- قبل التوقيع على التسليم، تأكد من سلامة العبوة الخارجية. في حالة العثور على أي ضرر، التقط الصور على الفور واتصل بنا.

- بعد التفريغ، قم بإحصاء كل مكون من مكونات البرج في قائمة التعبئة وتحقق مما إذا كانت المعدات قد تعرضت لأي ضرر أثناء النقل.

- في حالة العثور على أي أجزاء مفقودة أو أضرار، قم بإخطارنا خلال 48 ساعة لأغراض المطالبة.

- قم بتخزين جميع مواد التغليف بشكل صحيح حتى يتم الانتهاء من تركيب المعدات وتصحيح الأخطاء.

- يُطلب من العملاء إعداد أدوات التثبيت الخاصة بهم (مفاتيح الربط، ومفاتيح التسوية، والمفاتيح السداسية، وأجهزة القياس المتعددة، وما إلى ذلك) ومعدات الرفع (الرافعة الشوكية أو الرافعة).
