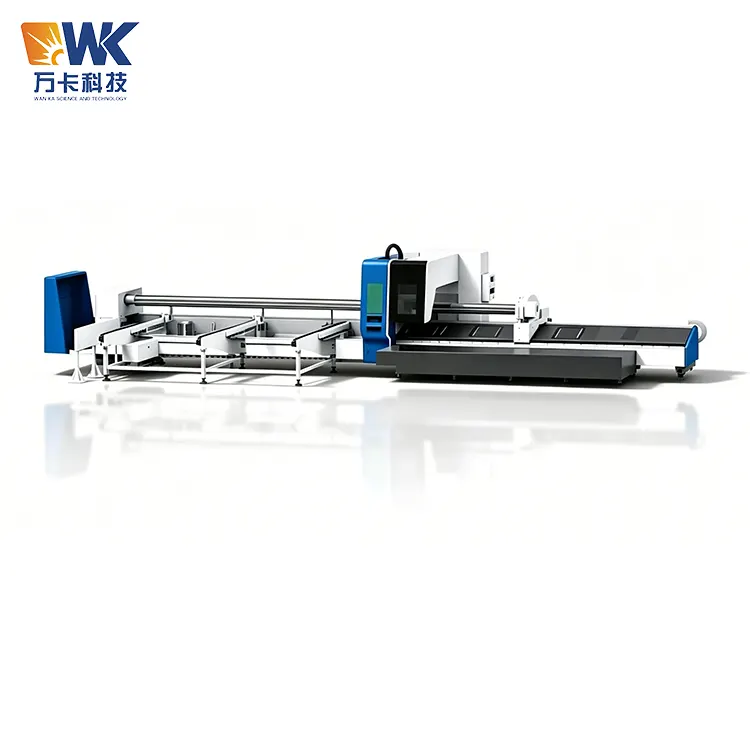

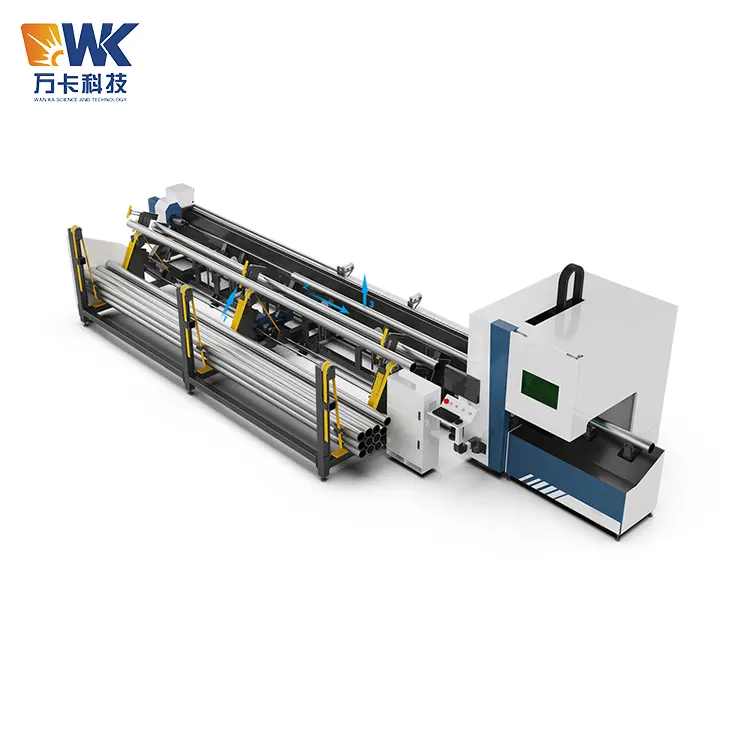

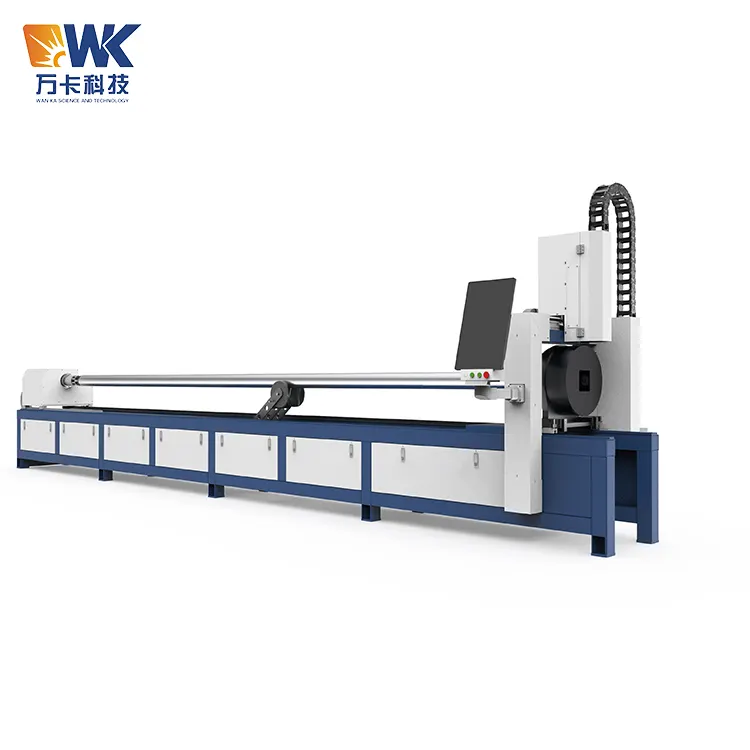

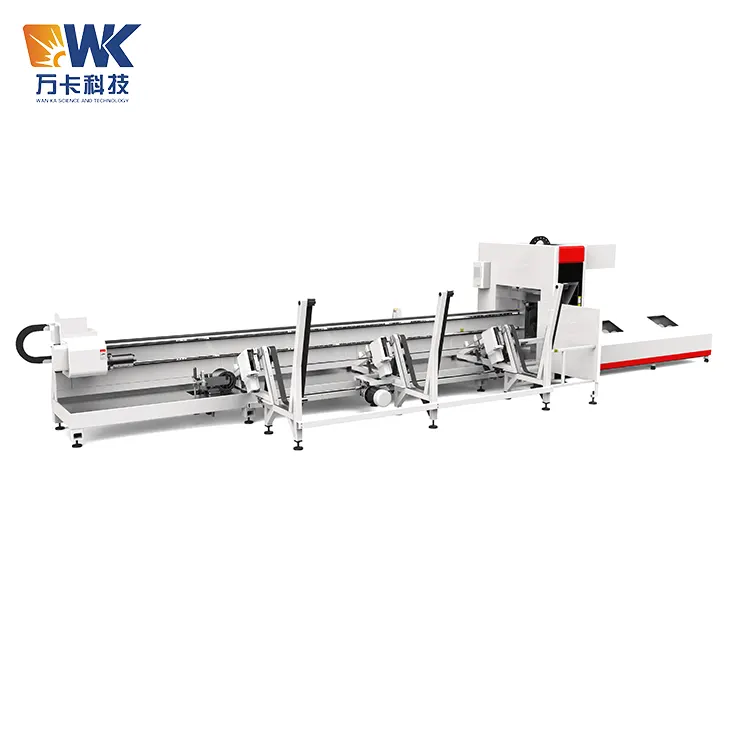

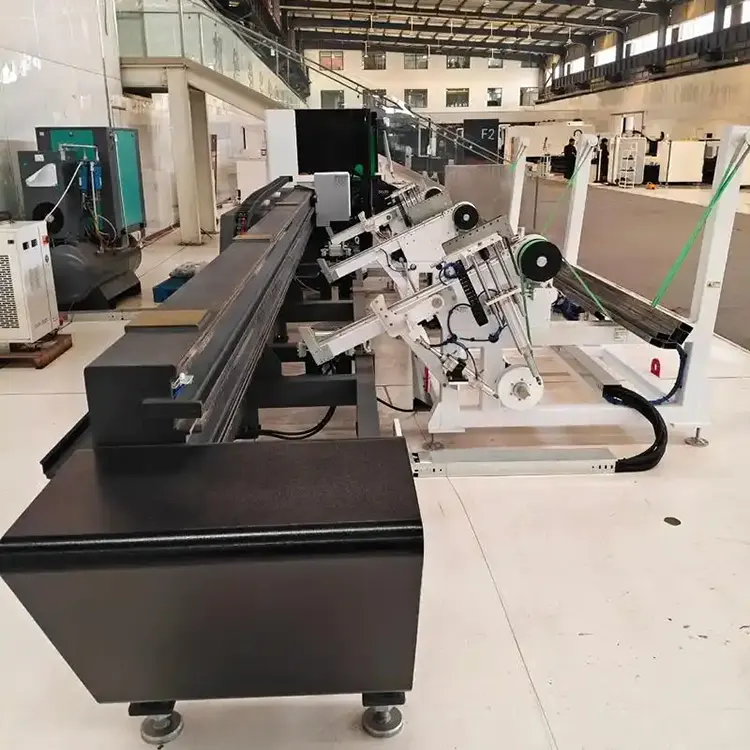

وحدة تغذية نصف آلية لقطع الأنبوب بالليزر

تعريف المنتج

جهاز التغذية شبه الأوتوماتيكي لقطع الأنبوب بالليزر هو جهاز تحميل مساعد تم تطويره بواسطة Jinan Wanka Technology Factory لمعالجة القطع بالليزر للأنابيب المعدنية. يختلف مفهوم التصميم لجهاز التحميل شبه الأوتوماتيكي عن معدات التحميل الأوتوماتيكية بالكامل، وهو "مساعدة الماكينة، التحكم اليدوي" - تكمل المعدات تلقائيًا فصل الأنابيب ومحاذاةها وتغذيتها الأولية، مما يقلل أكثر من 50% من استهلاك العمل البدني اليدوي، لكن المشغلين ما زالوا يحتفظون بالمرونة لضبط موضع الأنابيب وإيقاع التغذية.

القيمة الأساسية

تكمن القيمة الأساسية لوحدة التغذية شبه الأوتوماتيكية لقطع الأنابيب بالليزر في معالجة نقطتي الألم الرئيسيتين في مؤسسات معالجة مواد الأنابيب ذات الاستثمار المنخفض نسبيًا في الأتمتة: أولاً، "كثافة العمالة" - يمكن أن يصل وزن الأنبوب الواحد إلى 350 كجم، ويشكل التعامل اليدوي مخاطر كبيرة على السلامة؛ ثانيا، "مشكلة نقص العمالة" - يمكن لشخص واحد إكمال عملية التحميل، مما يقلل بشكل كبير من تكاليف العمالة. المعدات متوافقة مع أنواع مختلفة من مواد الأنابيب غير القياسية مثل الأنابيب المستديرة، والأنابيب المربعة، والأنابيب المستطيلة، والأنابيب على شكل D، والأنابيب على شكل U، مما يجعلها خيارًا مثاليًا للدفعات الصغيرة والمتوسطة الحجم وشركات معالجة مواد الأنابيب المتنوعة لتحقيق خفض التكلفة وتحسين الكفاءة.

إجراءات تشغيل السلامة

تتضمن معدات التحميل شبه الأوتوماتيكية لآلات قطع الأنابيب بالليزر عوامل خطر متعددة مثل التعامل مع الأنابيب، والحركة الميكانيكية، والقطع بالليزر. يجب على جميع المشغلين وموظفي الصيانة والمديرين الالتزام الصارم بإرشادات السلامة التالية:

مؤهلات المشغل والتدريب

التفتيش اليومي لبدء التشغيل

سلامة رفع الأنابيب ووضعها

يجب على المشغلين الوقوف في وضع آمن أثناء التشغيل

في حالة تشويش الأنابيب، أو حدوث ضوضاء غير طبيعية، أو إصابة الأفراد، اضغط فورًا على زر إيقاف الطوارئ الأحمر، وستتوقف جميع تحركات المعدات على الفور.

الحفاظ على السلامة أثناء الصيانة

قبل إجراء أي صيانة أو تنظيف أو إصلاح، يجب قطع مصدر الطاقة الرئيسي للمعدات وتعليق قفل عليه علامة "تحت الصيانة، لا تغلق المفتاح". أثناء الصيانة، يجب استخدام الأدوات المناسبة ومعدات حماية السلامة. بعد استبدال آلية توزيع المواد أو مكونات التغذية، يجب إجراء اختبار عدم التحميل قبل إعادة تشغيل الماكينة.

دورة استبدال الأجزاء الضعيفة

شرائط مقاومة للتآكل على مسار التغذية: يوصى باستبدالها كل 12-18 شهرًا (حسب تكرار الاستخدام)

المفصلات المتحركة لآلية توزيع المواد: ينصح باستبدالها كل 24 شهراً

أنابيب الهواء والموصلات (للتكوين الهوائي): يوصى باستبدالها كل 36 شهرًا

المستشعرات (إذا تم تكوينها): استبدلها عند حدوث خلل أو انخفاض الدقة

الأخطاء الشائعة وطرق التعامل معها

تعطل تغذية الأنابيب: تحقق من وجود أي أجسام غريبة على المسار، وقم بتنظيف المسار وتحقق مما إذا كان الأنبوب مشوهًا

فشل آلية الفصل لجهاز التغذية في فصل الأنابيب: تحقق مما إذا كانت الأنابيب مرتبة بشكل أنيق، وقم بتنظيف الأجزاء المتحركة لآلية الفصل

انحراف موضع التغذية: تحقق من استقامة المسار، وأعد معايرة نقطة الصفر للتغذية

لا يمكن تشغيل الجهاز: تحقق من توصيل الطاقة وحالة زر التوقف في حالات الطوارئ

تجربة استخدام حقيقية

الحالة 1: شركة لتصنيع الأثاث المعدني في إسطنبول، تركيا

تقوم هذه المؤسسة بتوريد مكونات إطار الأنبوب الدائري والمربع لماركات الأثاث الأوروبية. طول الأنبوب هو 6000mm، مع قطر الأنبوب Φ20-60mm. تتم معالجة حوالي 200 أنبوب يوميًا. في السابق، كانت الشركة تستخدم طريقة التحميل اليدوية البحتة. تم تجهيز كل آلة قطع أنبوب بالليزر بعاملين، وكانت كثافة اليد العاملة لنقل الأنابيب عالية. علاوة على ذلك، أدى الانحناء والرفع المتكرر من قبل العمال إلى حالات متكررة من شد العضلات القطنية. في عام 2024، قامت الشركة بشراء وحدة التغذية شبه الأوتوماتيكية لقطع الأنابيب بالليزر Wanka (طول 6000 مم، مناسبة لأقطار الأنابيب Φ8-120 مم). تم تقليل وقت التحميل من دقيقتين لكل أنبوب إلى 35 ثانية، وتم تقليل عدد العمال من 2 إلى 1. وعلق مشرف الإنتاج محمد كايا: "بالمقارنة مع المعدات الأوتوماتيكية بالكامل، فإن تكلفة الاستثمار للتحميل شبه الأوتوماتيكي أقل بكثير، كما أن تغيير النوع مرن للغاية - اليوم قطع الأنابيب المستديرة وغدًا قطع الأنابيب المربعة، يمكن إكمال التعديل في بضع دقائق فقط. عمالنا يحبون هذه المعدات حقًا لأنها تقضي تمامًا على المهمة الشاقة المتمثلة في ثني ورفع الأنابيب أنابيب."

الحالة 2: مؤسسة لمعالجة الهياكل الفولاذية في مقاطعة ثانه ناي، فيتنام

تقوم هذه المؤسسة بتوريد أنابيب الهيكل الفولاذي لمشاريع البناء في جنوب شرق آسيا. إنها تحتاج للتعامل مع أنواع مختلفة من المقاطع مثل الأنابيب الدائرية، الأنابيب المربعة، والأنابيب المستطيلة، مع نطاق قطر الأنبوب Φ20 - 200mm وطول 6000mm. يبلغ حجم المعالجة اليومي حوالي 150 قطعة. في السابق، نظرًا لتنوع الملفات الشخصية والتبديل المتكرر، لم تكن التغذية اليدوية غير فعالة فحسب، بل كانت تتطلب أيضًا الكثير من الوقت لضبطها عند تغيير الملفات الشخصية. بعد شراء معدات التغذية النصف أوتوماتيكية من Wanka لقطع الأنابيب بالليزر، فإن آلية التغذية متوافقة مع أنواع الأنابيب المختلفة، وقد تم تقليل وقت تغيير الملف من 30 دقيقة الأصلية إلى 5 دقائق. علق مدير الإنتاج Nguyen Van Minh قائلاً: "تعتبر التغذية شبه الأوتوماتيكية خيارًا مثاليًا لنمط الإنتاج متعدد الأصناف والدفعات الصغيرة لدينا. تتميز المعدات بهيكل بسيط ومعدل فشل منخفض. قضى عمالنا نصف يوم فقط لإتقان العملية بشكل كامل. وتسمح لنا سعة رف التغذية البالغة 5 أطنان بالإنتاج المستمر لمدة نصف يوم مع تحميل واحد."
