1530 محمل عملاق

إجراءات تشغيل السلامة

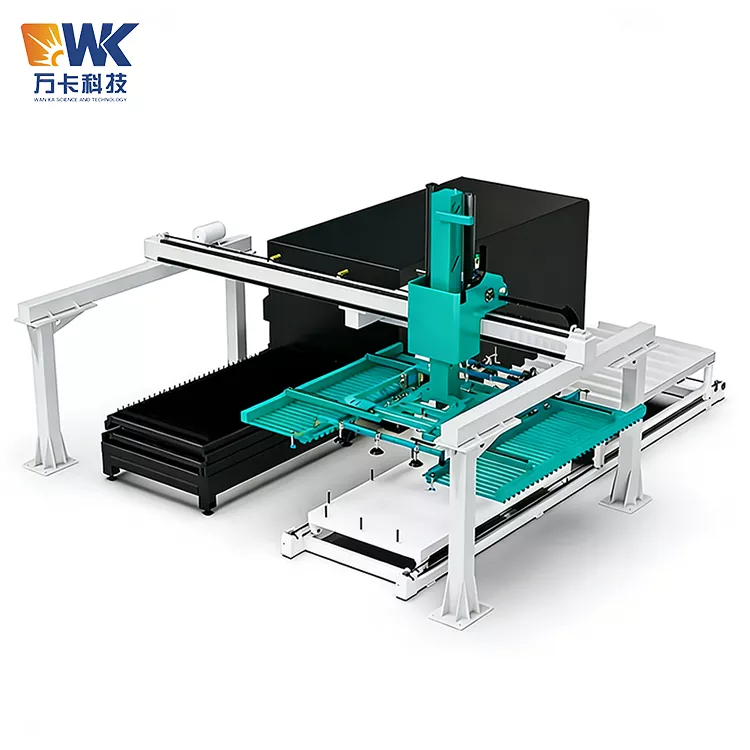

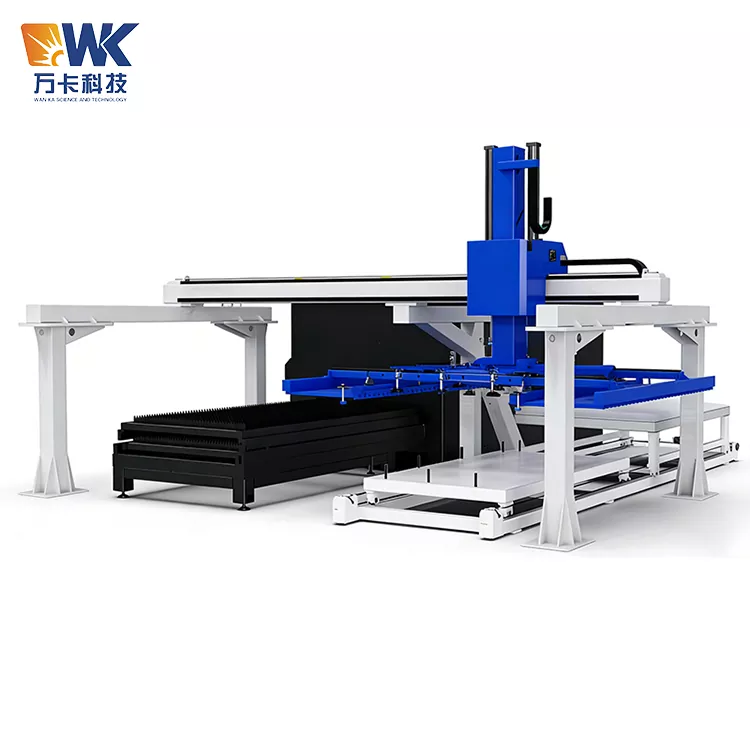

اللودر القنطري 1530 الذي يقدمه مصنع Wanka عبارة عن معدات رفع آلية واسعة النطاق. يمكنها التعامل مع ألواح يصل وزنها إلى 800 كجم ولها نطاق تشغيل واسع. يمكن أن يؤدي التشغيل غير السليم إلى حوادث خطيرة. يجب على جميع المشغلين وموظفي الصيانة وموظفي الإدارة الالتزام دون قيد أو شرط باللوائح التالية:

1.1 مؤهلات الموظفين والتدريب

يُسمح فقط للموظفين الذين تلقوا تدريبًا احترافيًا من Wanka Technology أو الطرف المعتمد منها واجتازوا التقييم بتشغيل الجهاز. يجب على المشغلين إتقان مهارات مثل بدء تشغيل المعدات وإيقافها، وإعادة ضبط التوقف في حالات الطوارئ، وتبديل الوضع اليدوي/التلقائي، وتحديد رمز الخطأ. يُمنع منعًا باتًا أولئك الذين لم يتلقوا تدريبًا من لمس لوحة التحكم أو الدخول إلى منطقة تشغيل المعدات. وينبغي إجراء إعادة التدريب كل ستة أشهر.

1.2 التفتيش اليومي لبدء التشغيل

تحقق من نظام كوب الشفط الفراغي: تحقق من وجود أي شقوق أو تقادم أو انفصال لأكواب الشفط، وما إذا كانت موصلات أنابيب الهواء مفككة، وما إذا كان مرشح الفراغ مسدودًا. تحقق مما إذا كان مقياس ضغط مصدر الهواء مستقرًا في نطاق 0.6-0.7 ميجا باسكال. تحقق مما إذا كان هناك أي إنذارات على جهد مصدر الطاقة ومحرك المؤازرة. تحقق مما إذا كان هناك أي برادة حديد أو خبث لحام أو أدوات متبقية على قضبان التوجيه لإطار القنطرة. تحقق مما إذا كان هناك أي أفراد أو عوائق داخل نطاق التشغيل. تأكد من أن وظائف قفل الأمان وزر التوقف في حالات الطوارئ تعمل بشكل طبيعي.

1.3 محظورات السلامة أثناء التشغيل

عندما تكون المعدات قيد التشغيل، لا يُسمح لأي شخص بالدخول إلى المنطقة التي تغطيها الجمالون العملاقة. يجب وضع حواجز عزل مادية أو خطوط تحذيرية واضحة حول المعدات، ويجب وضع علامة "جاري التشغيل التلقائي، ممنوع الدخول". يجب على المشغلين الوقوف في منطقة آمنة لمراقبة المعدات ويجب ألا يدخلوا أيديهم أو أي جزء من أجسادهم بين كوب الشفط والورقة. يُمنع منعا باتا التحميل الزائد - يجب ألا يتجاوز الوزن الفعلي للوح 90% من سعة الحمولة الاسمية للمعدات. يحظر تكديس أشياء ثقيلة أخرى فوق الورقة.

1.4 التعامل مع حالات الطوارئ

في حالة سقوط كوب الشفط فجأة من اللوحة، أو إصدار أصوات غير طبيعية، أو انبعاث دخان، أو عندما يدخل شخص ما إلى المنطقة عن طريق الخطأ، اضغط على زر إيقاف الطوارئ الأحمر على الفور. ستتوقف جميع تحركات المعدات على الفور. قبل تحديد السبب وحل العطل، لا يمكن تحرير توقف الطوارئ. في حالة سقوط اللوحة، تأكد أولاً من عدم وجود أحد بالأسفل، ثم استخدم الوضع اليدوي لرفع إطار كوب الشفط إلى ارتفاع آمن، ثم قم بتنظيف الموقع. يجب تسجيل أي حادث يتعلق بالسلامة والإبلاغ عنه.

1.5 الصيانة والسلامة

قبل إجراء أي صيانة أو تنظيف أو إصلاح، يجب فصل مصدر الطاقة الرئيسي ومصدر الغاز للمعدات، ويجب تعليق قفل مكتوب عليه "جاري الصيانة، لا تغلق المفتاح". أثناء الصيانة، ينبغي استخدام منصات السلامة أو سلالم التسلق. يحظر تسلق الجمالون العملاقة. بعد استبدال أكواب الشفط أو أنابيب الغاز، يجب إجراء اختبار الاحتفاظ بالضغط قبل إعادة تشغيل الجهاز.

تذكير باستخدام الأخطاء الشائعة

فيما يلي الأخطاء الأكثر شيوعًا التي من المحتمل أن يرتكبها العملاء عند استخدام اللودر القنطري القنطري 1530. يرجى التأكد من تجنبها:

2.1 عدد غير متناسق من أكواب الشفط وحجم اللوحة

خطأ: بالنسبة للألواح ذات الحجم الأصغر (مثل 800×800 مم)، لم يتم إغلاق أكواب الشفط الطرفية، مما أدى إلى تعليق بعض أكواب الشفط وتسريب الهواء، وعدم كفاية الفراغ، وسقوط الألواح أثناء النقل.

النهج الصحيح: أدخل الحجم الفعلي للوحة على شاشة اللمس. سوف يقوم PLC تلقائيًا بإغلاق أكواب الشفط التي تقع خارج نطاق اللوحة. يمكنك أيضًا تحديد مجموعة أكواب الشفط يدويًا. تأكد من أن أكواب الشفط التي تضغط على اللوحة فقط هي التي تشارك في عملية الامتزاز.

2.2 تجاهل أكواب الشفط التالفة

خطأ: بعد أشهر من الاستخدام، تظهر تشققات في كوب الشفط أو يتصلب المطاط، لكنه لا يزال قيد الاستخدام، مما يؤدي في النهاية إلى سقوط الورقة.

النهج الصحيح: التحقق من حالة كوب الشفط كل أسبوعين. إذا تم العثور على تشققات أو تشوه دائم أو تصلب، فاستبدله على الفور. من المستحسن أن يكون لديك 1-2 مجموعات من نفس الطراز من أكواب الشفط في المخزون.

2.3 نوعية الهواء رديئة أو الضغط غير كاف

خطأ: لم يكن مصدر هواء الورشة مزودًا بمجفف وفلتر مثبتين، ودخل الغاز الملوث بالماء والنفط إلى نظام التفريغ، مما أدى إلى انسداد مولد التفريغ أو انزلاق أكواب الشفط.

النهج الصحيح: قم بتركيب مجموعة مكونة من ثلاث قطع (مرشح تنظيم الضغط + فاصل رذاذ الزيت) قبل مدخل هواء الجهاز، وقم بتصريفها بانتظام. تأكد من أن ضغط مصدر الهواء يكون دائمًا ≥ 0.6 ميجا باسكال.

2.4 ضع العناصر على مسار القنطرة

خطأ: قام العمال بوضع الأدوات والأجزاء مؤقتًا على العارضة المتقاطعة أو سكة التوجيه للباب، مما تسبب في حدوث تصادمات أو انحشار أثناء تشغيل اليد الميكانيكية.

النهج الصحيح: يمنع منعا باتا وضع أي عناصر على أي جزء من الجهاز. يجب تنظيف حاجز التوجيه والمناطق المحيطة به قبل نهاية كل يوم عمل.

2.5 الزيت الزائد على سطح الورقة

خطأ: يتم إدخال اللوحات التي تحتوي على زيت مضغوط أو زيت مانع للصدأ بشكل مباشر في الجهاز، ولا يمكن لأكواب الشفط إنشاء فراغ كافٍ.

النهج الصحيح: بالنسبة للألواح الملوثة بالزيت بشدة، استخدم أكواب شفط مطاطية مقاومة للزيت أو قم بزيادة عدد أكواب الشفط. إذا لزم الأمر، امسح الزيت الموجود في منطقة الامتصاص. وبدلاً من ذلك، اختر أكواب شفط إسفنجية للتكيف مع السطح الملوث بالزيت.

2.6 السرعة المفرطة أثناء التشغيل اليدوي

خطأ: في الوضع اليدوي، يقوم المشغل بضبط سرعة الحركة لكل محور إلى الحد الأقصى، مما يؤدي إلى اصطدام كوب الشفط أو قطعة العمل بالمعدات المحيطة.

النهج الصحيح: في الوضع اليدوي، يجب أن تقتصر السرعة على 20%، ويجب إبطاؤها تدريجياً وضبطها مع اقترابها من موضع الهدف. ينبغي أن يكون من السهل الوصول إلى زر التوقف في حالات الطوارئ في جميع الأوقات.

2.7 تجاهل التشحيم المنتظم

خطأ: لم يتم تشحيم قضبان التوجيه وأسنان التروس لفترة طويلة، مما أدى إلى زيادة ضوضاء المشي، وتسارع تآكل أسنان التروس، وانخفاض دقة تحديد الموضع.

النهج الصحيح: ضع مادة تشحيم تحتوي على الليثيوم على قضبان التوجيه وأسنان التروس مرة كل أسبوعين. التحقق من تآكل أسنان التروس كل ستة أشهر.

نقاط البيع الأساسية

الأمثل للتطبيقات واسعة النطاق والأحمال الثقيلة

نظام مستقل للتحكم في الفراغ لكل منطقة

مؤازرة كاملة لتحديد المواقع بدقة عالية

تخزين الصيغة الذكية والمراقبة عن بعد

اتصال سلس مع آلات القطع السائدة

حماية سلامة متعددة

إصدار الشهادات وضمان الجودة

حصلت Wanka Technology على شهادة نظام الجودة ISO9001:2015 وشهادة CE. إنهم يطبقون مراقبة الجودة الكاملة للعملية لآلة مناولة المواد العملاقة من النوع 1530 بدءًا من التصميم وحتى التسليم.

4.1 العلامات التجارية للمكونات الرئيسية

- نظام التفريغ: مولدات التفريغ SCHMALZ أو SMC الألمانية المزودة بأكواب شفط، زمن الاستجابة ≥ 0.3 ثانية، درجة التفريغ ≥ -85 كيلو باسكال.

- محرك مؤازر: مؤازرة القيمة المطلقة Hua Chuang أو Teda، سعة التحميل الزائد 3 مرات.

- سكة التوجيه والرف: سكة دليل Shangying التايوانية (سلسلة HGH) ، وحدة رف التروس 6 ، سطح الأسنان المروي HRC 50.

- PLC: Hua Chuang أو Mitsubishi، مع منفذ Ethernet.

- مكونات الهواء المضغوط: Yadea أو Festo.

4.2 عناصر اختبار المصنع

قبل مغادرة المصنع، يجب أن تخضع كل لودر جسري 1530 للاختبارات التالية وتقديم التقارير:

- اختبار التشغيل بدون حمل: تشغيل ترددي كامل لمدة 12 ساعة، مع ارتفاع درجة حرارة كل محور ≥ 30 درجة مئوية، وعدم وجود أصوات غير طبيعية.

- اختبار استيعاب الحمولة: إجراء 200 دورة مناولة أوتوماتيكية متتالية مع لوحة ثقل موازنة بوزن 800 كجم، ومحاكاة ظروف العمل الفعلية، بدون انفصال كوب الشفط ولا انحراف في تحديد الموضع.

- اختبار دقة تحديد المواقع المتكرر: تم القياس باستخدام مقياس تداخل الليزر، ودقة القياس الفعلية هي ± ± 0.08 مم (أفضل من القيمة الاسمية).

- اختبار الاحتفاظ بضغط الفراغ: قم بقطع إمداد الهواء بعد الامتزاز، مع وقت الاحتفاظ ≥ 6 دقائق.

- اختبار وظيفة السلامة: تحقق من إيقاف الطوارئ، ومفتاح الحد، والمستشعر الكهروضوئي، وحماية قطع الهواء واحدًا تلو الآخر.

يمكن تتبع جميع بيانات الاختبار وسيتم توفير نسخة إلكترونية من التقرير مع البضائع.

4.3 الشهادات والمواد الرسومية

يمكن أن توفر Wanka Technology ما يلي: شهادة ISO9001، وشهادة CE (يلزم تقديم طلب مقدمًا)، وصور لوحة اسم المنتج، وصور حقيقية لخط إنتاج المصنع (قطع التحكم العددي، واللحام الآلي، وغرفة السفع بالخردق على نطاق واسع، وخط الرش الأوتوماتيكي، وورشة التجميع)، ومخططات فحص مراقبة الجودة (قياس ثلاثي الإحداثيات، وعمليات اكتشاف العيوب). نرحب بالعملاء لتحديد موعد لزيارة المصنع في منطقة JinYanghai الصناعية بمدينة Jiyang بمقاطعة Shandong للتفتيش في الموقع.

تجربة مستخدم واقعية - تعليقات من عملاء آلة التغذية الكابولية من النوع 1530

الحالة 1: مجموعة هياكل فولاذية واسعة النطاق في مدينة تشنغتشو بمقاطعة خنان

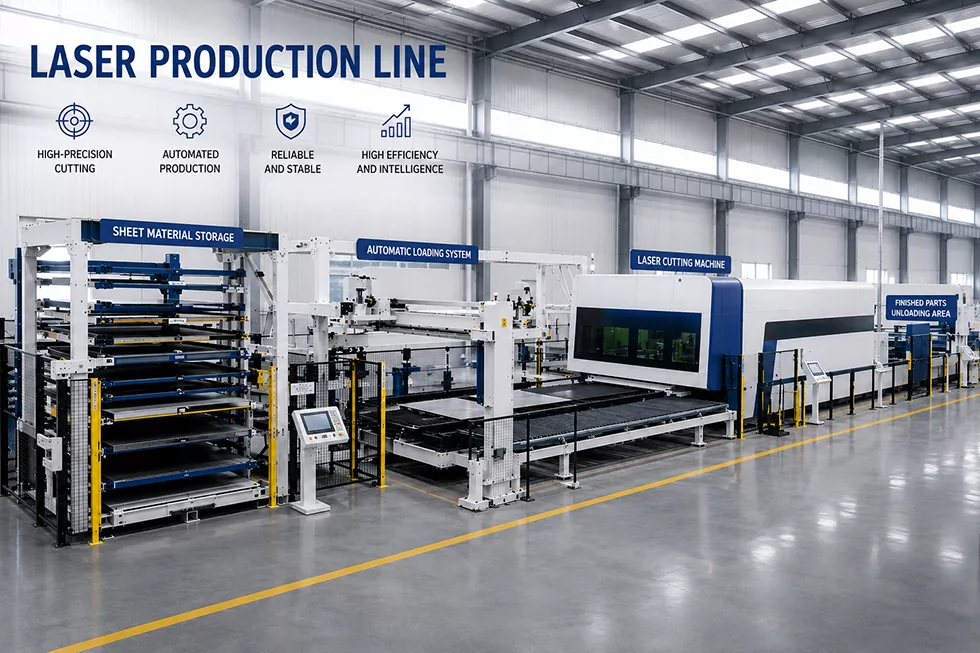

تتولى هذه المؤسسة معالجة الهياكل الفولاذية للجسور. كل يوم، تحتاج إلى التعامل مع مئات من الألواح الفولاذية 1500×3000mm بسماكة 12-20mm، مع وزن كل لوحة يصل إلى 700kg. في السابق، كانوا يستخدمون الرافعات والرافعات الكهرومغناطيسية للتحميل اليدوي، وكانت كل لوحة تتطلب تعاون شخصين لمدة 10 دقائق. علاوة على ذلك، فإن الرافعة الكهرومغناطيسية ستقوم بمغنطة الألواح الفولاذية، مما يؤثر على اللحام اللاحق. في عام 2024، تم شراء آلتين للتحميل القنطري من طراز 1530 واستخدامهما جنبًا إلى جنب مع آلتين للقطع بالليزر. بعد التجديد، تم تقليل وقت التحميل إلى 50 ثانية لكل لوحة، وانخفض عدد العمال بمقدار 4. وكان التوفير السنوي في تكاليف العمالة حوالي 300000 يوان. علق مدير الورشة قائلاً: "الجانب الذي أشعر بالرضا عنه أكثر هو التحكم في تقسيم أكواب الشفط. بالنسبة للألواح التي يبلغ عرضها 1500، يتم تنشيط جميع أكواب الشفط. عند التغيير إلى ألواح صغيرة بحجم 1000 مم، يتم إغلاق أكواب الشفط على كلا الجانبين تلقائيًا، مما يؤدي إلى تجنب هدر الهواء وسقوط اللوحة."

الحالة 2: شركة منتجات الفولاذ المقاوم للصدأ في فوشان، قوانغدونغ

إنها تعالج بشكل أساسي صفائح الفولاذ المقاوم للصدأ 304 بسماكة 1.5 - 4 مم وبعرض 1500 × 3000 مم. لدى العميل متطلبات عالية للغاية بالنسبة لسطح الألواح ولا يسمح بأي خدوش. في السابق، كان التعامل اليدوي غالبًا ما يترك بصمات الأصابع والخدوش، مما أدى إلى معدل هدر يصل إلى 5%. من خلال استخدام اللودر القنطري 1530 الخاص بنا، بالإضافة إلى أكواب الشفط المصنوعة من السيليكون المقاومة للخدش، وإضافة حواجز فرشاة لمنع الخدوش على حواف الألواح، انخفض معدل الهدر الناتج عن الخدوش إلى أقل من 0.5% بعد نصف عام من التشغيل. وعلق مدير الإنتاج بالشركة قائلاً: "إن سعر آلة التحميل من Wanka هو نصف سعر العلامة التجارية الأوروبية التي رأيناها سابقًا، ولكن دقتها وثباتها تلبي المتطلبات تمامًا، كما أن خدمة ما بعد البيع سريعة أيضًا."
