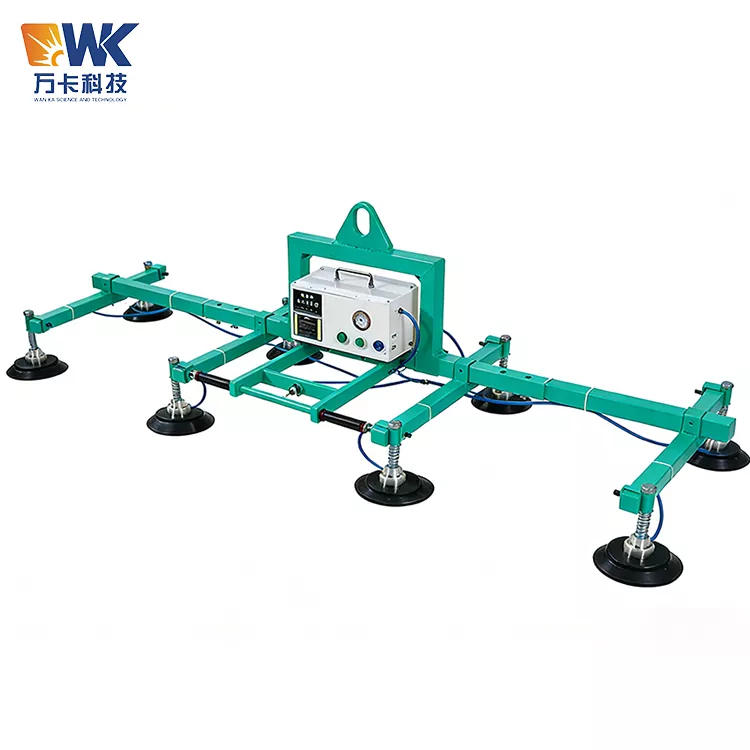

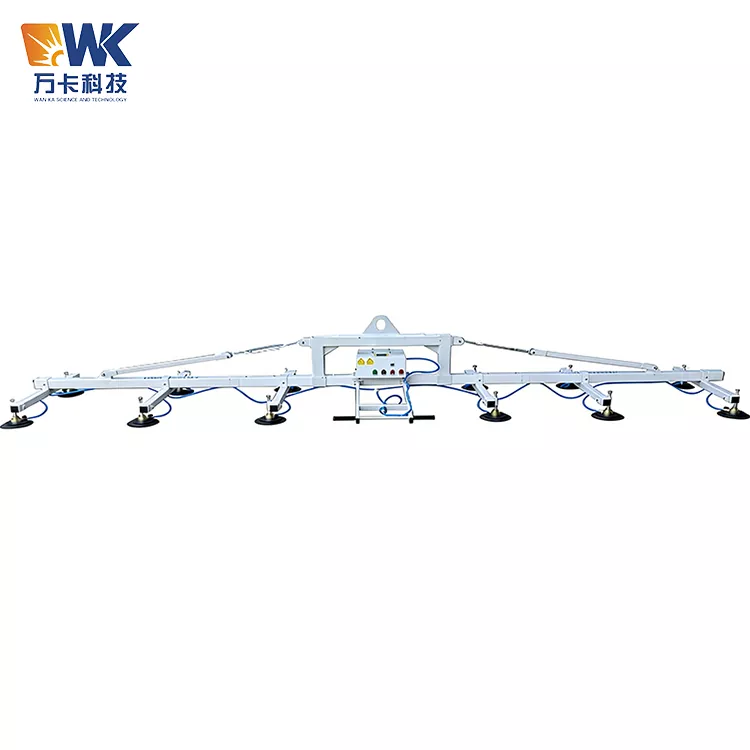

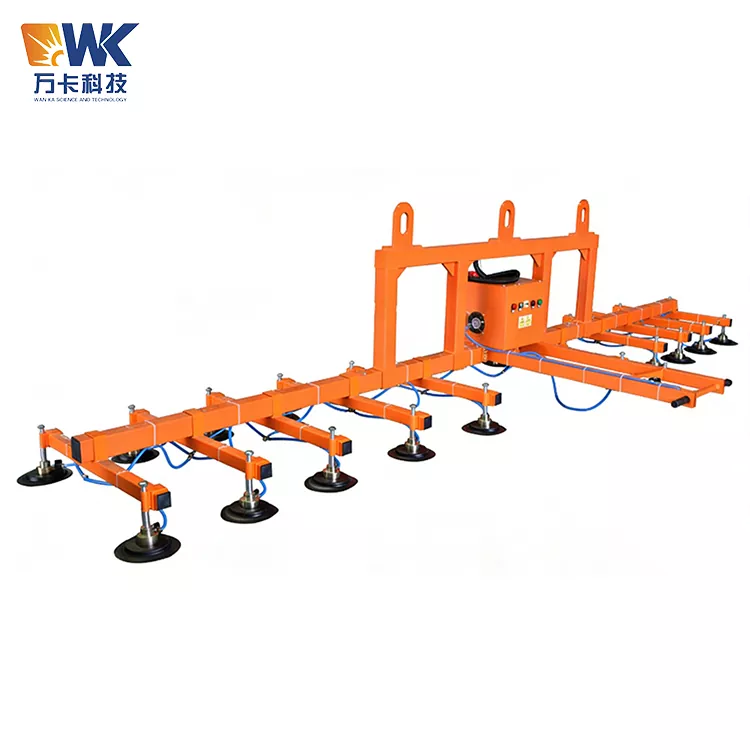

1325 محمل ليزر بكأس الشفط

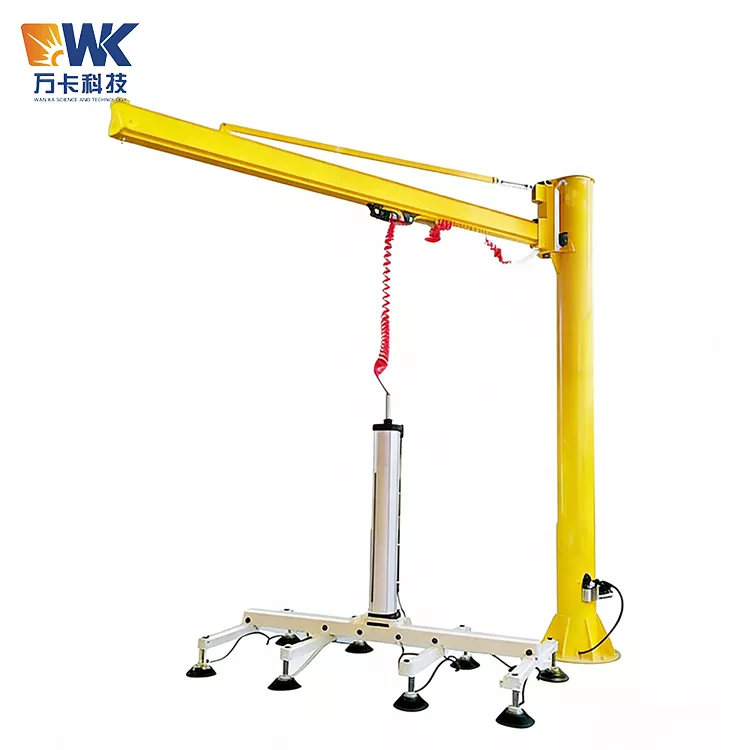

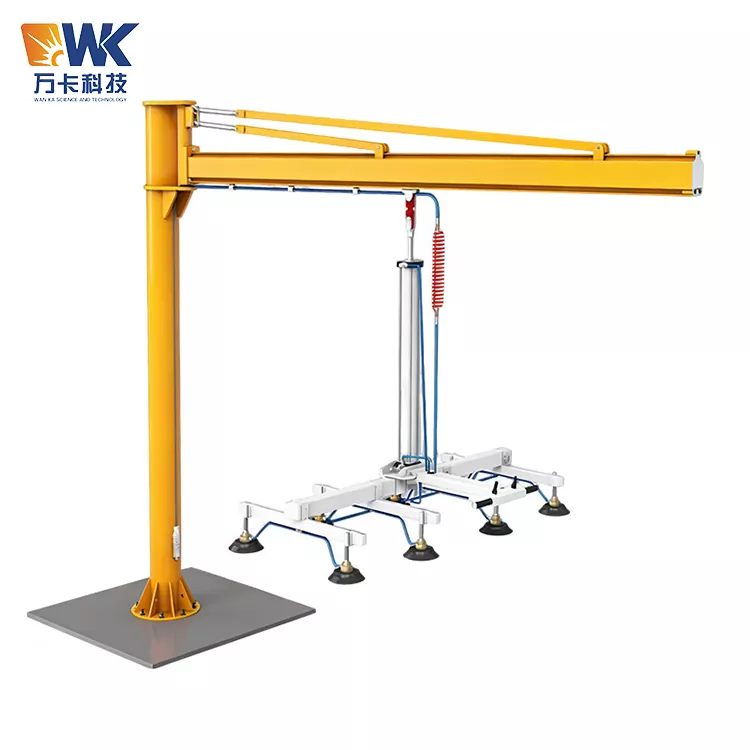

اللودر الليزري ذو كأس الشفط 1325 الذي يقدمه مصنع Wanka، والمعروف أيضًا باسم قابض الفراغ، أو كوب الشفط الفراغي، أو آلة التعامل مع الفراغ، هو جهاز معالجة آلي يعتمد على مبدأ الشفط الفراغي.

مبدأ العمل

إنها تستخدم مضخة فراغ دوارة خالية من الزيت لاستخراج الهواء بين كوب الشفط وسطح قطعة العمل، مما يخلق ضغطًا سلبيًا. يتم بعد ذلك استخدام الضغط الجوي لتثبيت قطعة العمل بإحكام. عندما يصل مستوى الفراغ إلى القيمة المحددة (عادة -60kPa إلى -80kPa)، يحافظ النظام تلقائيًا على حالة الامتزاز. يمكن للمشغلين إكمال إجراءات مثل الرفع، النقل، التدوير، والتحرير من خلال المقبض أو جهاز التحكم عن بعد، مما يتيح النقل السريع والآمن لمواد الصفائح من منصة المواد إلى معدات المعالجة.

غاية

ما الذي يمكن أن تفعله آلة الرفع الفراغي سلسلة 1325؟ إنها مناسبة لنقل مختلف المواد المسطحة والكثيفة وغير النفاذة.

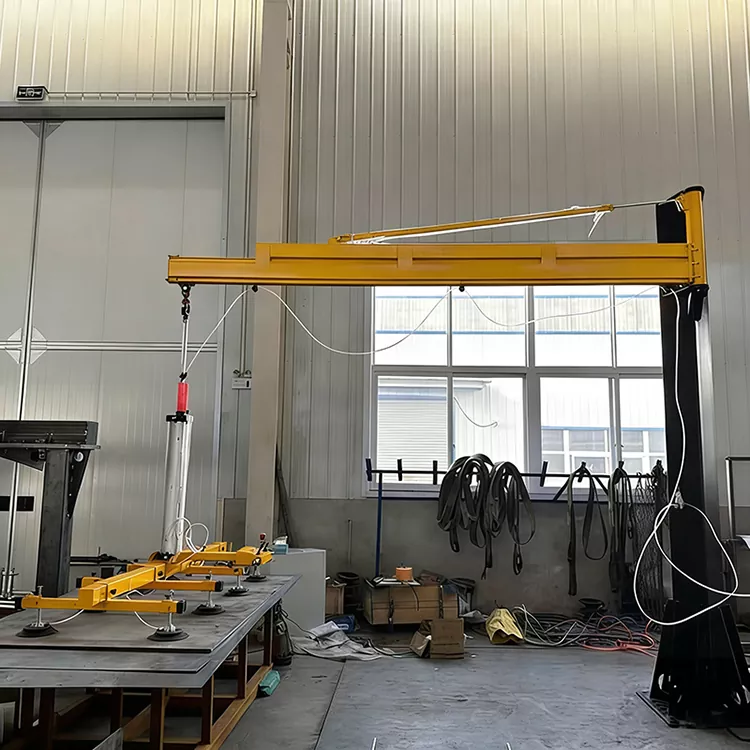

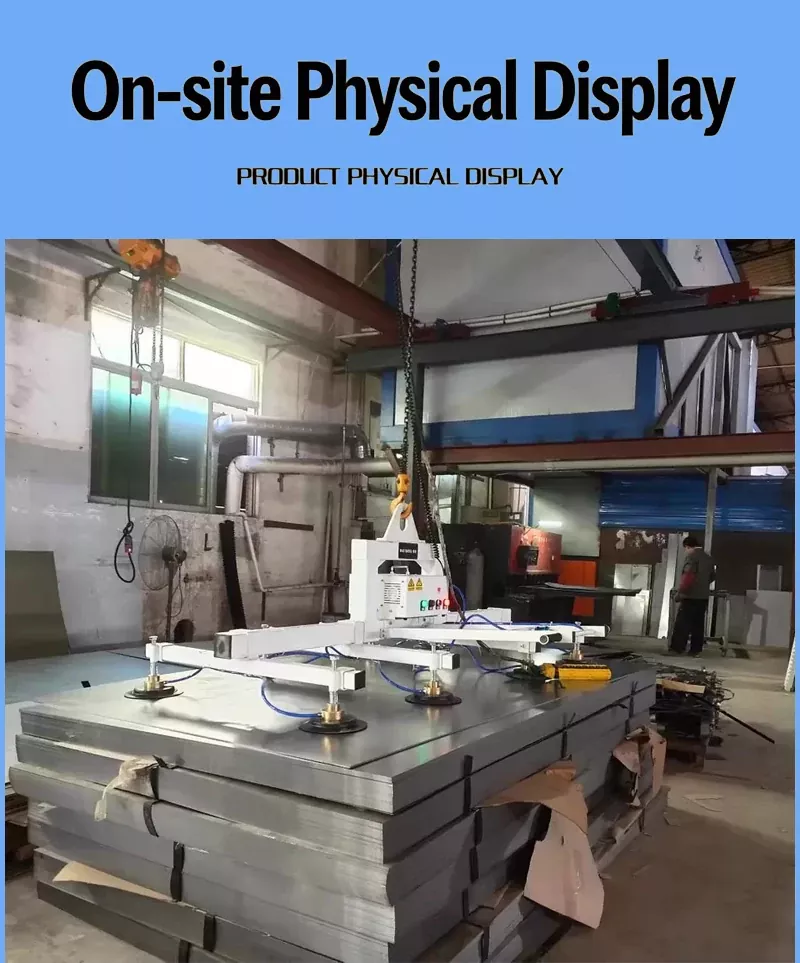

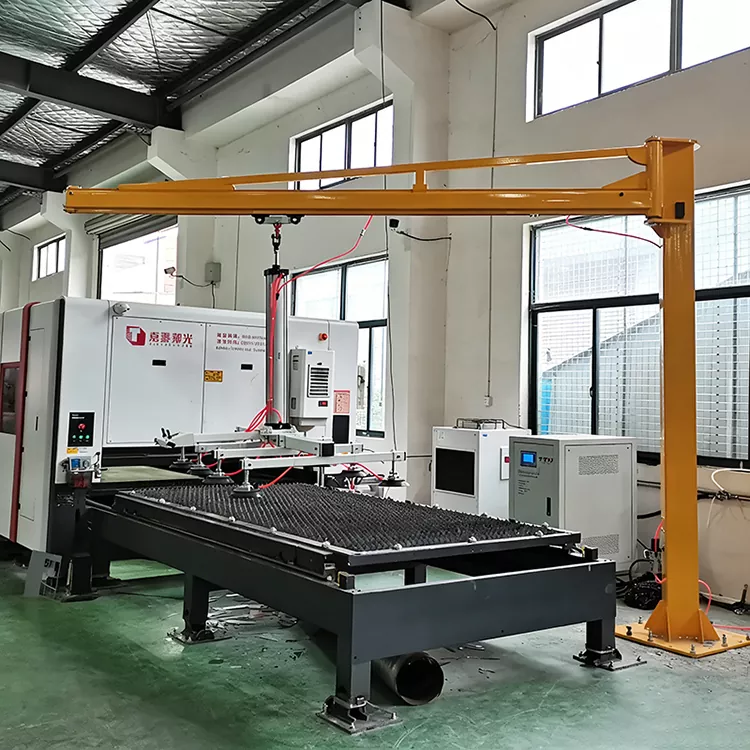

تشمل التطبيقات النموذجية: ألواح الصلب الكربوني، وألواح الفولاذ المقاوم للصدأ، وألواح الألومنيوم، وألواح النحاس والصفائح المعدنية الأخرى؛ الزجاج (الزجاج المقسى، الزجاج الرقائقي، زجاج الحائط الساتر)؛ لوحات الحجر والرخام. ألواح خشبية، ألواح مركبة، ألواح ساندويتش؛ وكذلك الصفائح البلاستيكية. في سيناريوهات مثل تحميل وتفريغ المواد لآلات القطع بالليزر، والتغذية لآلات التثقيب CNC، ونقل الصفائح لآلات القص، يمكن لآلة الرفع الفراغي سلسلة 1325 أن تحل محل رفع اللوحة اليدوية التقليدية أو الرفع بالرافعة، مما يتيح التشغيل لشخص واحد والنقل بدون ضرر.

المزايا الأساسية ونقاط البيع

المزايا الأساسية التي تتميز بها آلة الرفع بالشفط الفراغي موديل 1325 بين العديد من المنتجات المماثلة في السوق تكمن بشكل أساسي في الجوانب الستة التالية.

1. تتكيف بدقة مع المواد الورقية متوسطة الحجم.

2. ضمان سلامة انقطاع التيار الكهربائي المزدوج.

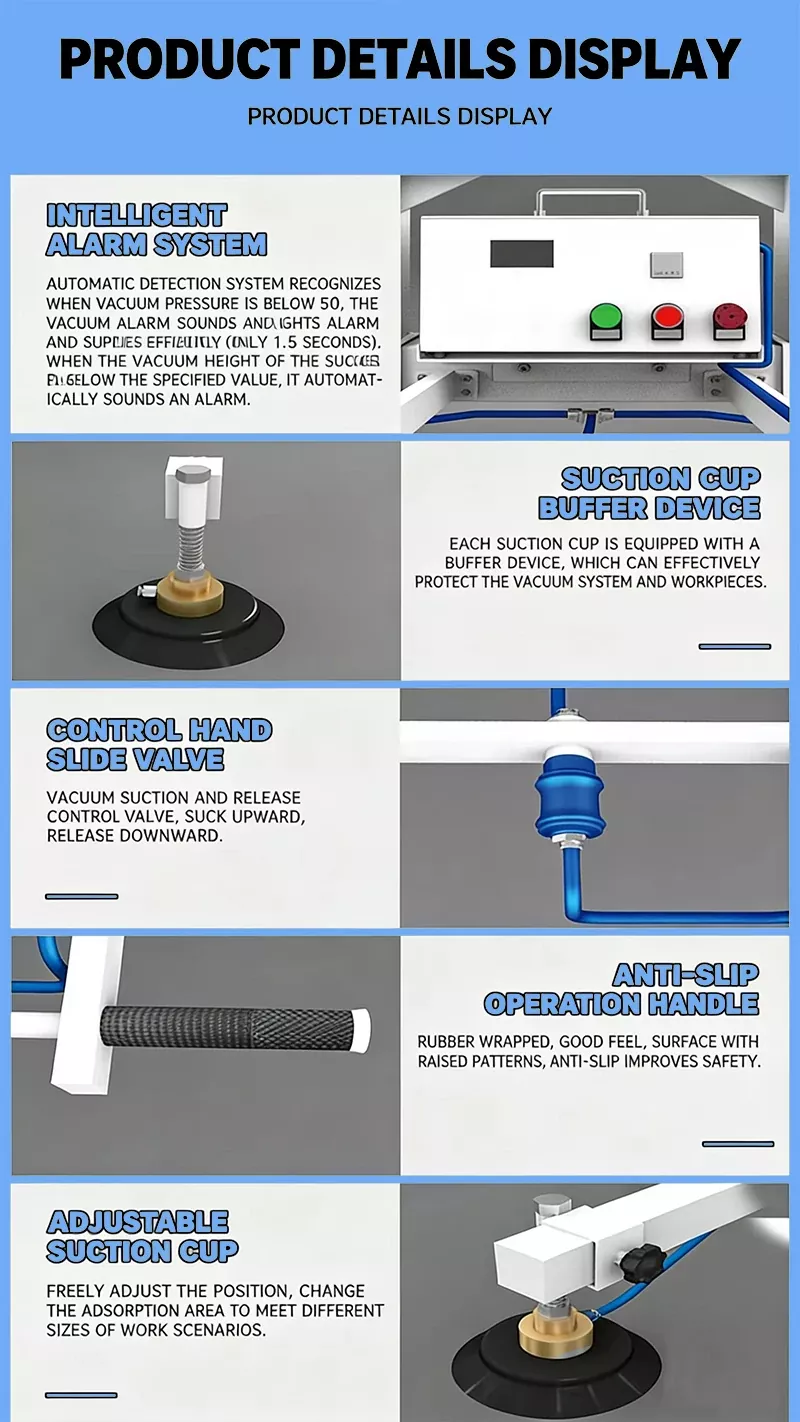

3. إنذار الصوت والضوء للرصد في الوقت الحقيقي.

4. تصميم عازل زنبركي مزدوج لأكواب الشفط.

5. مضخة فراغية مستوردة خالية من الزيت مع ميزة عدم الصيانة.

6. تصميم مريح لتشغيل شخص واحد.

تنبيهات سوء الاستخدام الشائعة

في الاستخدام الفعلي للودر الليزر ذي كأس الشفط 1325، تعد العمليات غير الصحيحة التالية هي الأكثر شيوعًا وتتطلب اهتمامًا خاصًا لتجنبها.

يؤدي الاتصال الضعيف بين كوب الشفط وسطح قطعة العمل إلى فشل الالتصاق. هذا هو الخطأ التشغيلي الأكثر شيوعا. إذا كان سطح قطعة العمل ملوثًا بالزيت، الغبار، الرطوبة أو الصدأ، فسيؤدي ذلك إلى إتلاف تأثير الختم لشفة كوب الشفط، مما يؤدي إلى عدم القدرة على إنشاء أو انخفاض مستمر في الفراغ. قبل التشغيل، من الضروري مسح كوب الشفط وسطح قطعة العمل بقطعة قماش نظيفة. بالإضافة إلى ذلك، يجب أن يكون كوب الشفط محاذاة تمامًا وملتصقًا بسطح قطعة العمل بشكل عمودي - أي التصاق مائل سيؤدي إلى ضعف الختم وفقدان قوة الشفط.

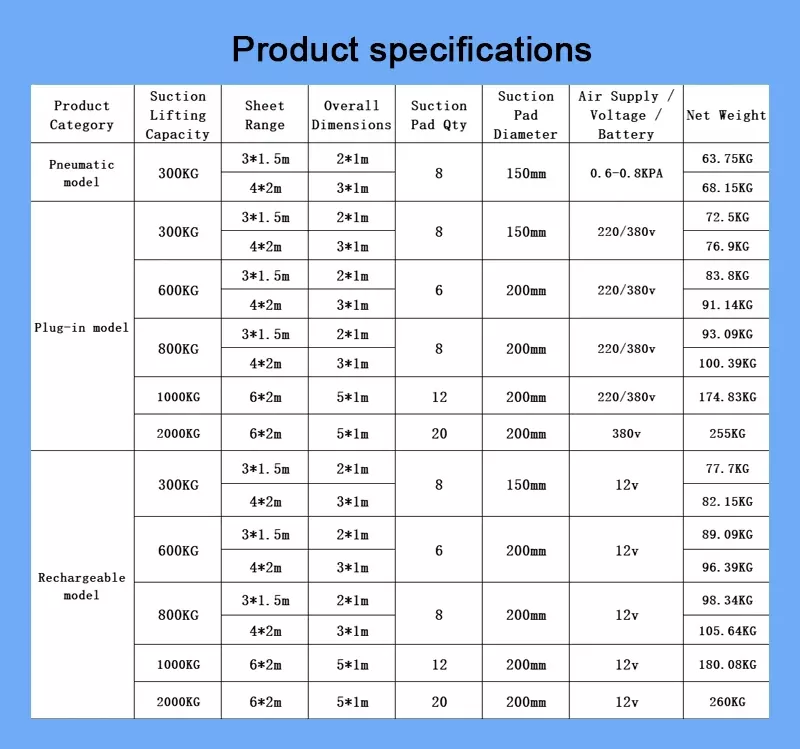

الاستخدام الزائد يعادل التعامل مع السلامة على أنها مزحة. تتمتع كل آلة رفع بالشفط الفراغي من النوع 1325 بقدرة تحميل محددة بوضوح (التكوين القياسي عادة ما يكون من 400 كجم إلى 500 كجم). يعد الاستخدام الزائد أحد أخطر الأخطاء التشغيلية. على الرغم من أن المعدات مجهزة بمفتاح ضغط فراغ لمنع بدء التشغيل الزائد، إلا أنه يجب على المشغلين عدم الاعتماد على جهاز الحماية ولكن يجب عليهم استخدامه بشكل صارم ضمن نطاق الحمل المقدر. يجب ألا يقل عامل الأمان عن مرتين - إذا كان الحمل المقدر 400 كجم، فيجب أن تكون قوة الامتصاص الفعلية المصممة أعلى من 800 كجم. وهذا لا يسمح بالتحميل الزائد، بل يترك هامش أمان للمواقف غير المتوقعة.

تجاهل اختبار وظيفة الحماية من انقطاع التيار الكهربائي. لم يقم بعض المستخدمين بإجراء اختبارات فعالة لوظيفة الحماية من انقطاع التيار الكهربائي أثناء قبول المعدات أو الاستخدام اليومي. النهج الصحيح هو: قطع الطاقة مباشرة عندما يكون الجهاز في حالة تحميل كامل، ومراقبة الوقت الذي تظل فيه قطعة العمل ممتصة - إذا كان وقت السقوط أقل من 5 دقائق، فهذا يشير إلى أنه قد تكون هناك مشكلة في وظيفة الحماية من انقطاع التيار الكهربائي. يجب إجراء هذا الاختبار في كل مرة أثناء الصيانة الدورية.

تسبب اتجاه التثبيت غير الصحيح للمرشح في حدوث انسدادات متكررة. يجب تثبيت الفلتر عموديًا لأعلى. عند التركيب عموديًا، سوف يستقر الغبار والجسيمات في الأسفل تحت تأثير قوة الجاذبية. عن طريق فتح الغطاء السفلي، يمكن تنظيفها. إذا تم تركيبه أفقيًا، فلا يمكن للغبار أن يستقر وسوف يلوث عنصر الفلتر بشكل مستمر، مما يتسبب في انسداد عنصر الفلتر قبل الأوان ويتطلب استبدالًا متكررًا. عند فحص المعدات للقبول، تأكد من التحقق من اتجاه تركيب المرشح.

يمكن أن يؤدي تجاهل حماية مضخة التفريغ إلى تقصير العمر الافتراضي. عندما يتم استخدام آلة رفع الشفط الفراغي من النوع 1325 لامتصاص الأجسام غير النفاذية مثل الألواح الفولاذية والزجاج، تستمر مضخة التفريغ في العمل حتى تصل إلى الحد الأقصى لمستوى التفريغ، وبعد ذلك يتوقف تدفق الهواء. قد يؤدي ذلك إلى ارتفاع درجة حرارة رأس المضخة. يجب أن تكون المعدات العادية مجهزة بصمام حماية مضخة التفريغ (صمام النزيف)، والذي يفتح تلقائيًا عندما يصل الفراغ إلى قيمته القصوى، مما يؤدي إلى إدخال الهواء البارد لتبريد رأس المضخة. إذا لم يكن الجهاز مزودًا بصمام الحماية هذا، فقد يتم تقليل العمر الافتراضي لمضخة التفريغ من العشر سنوات العادية أو أكثر إلى حوالي عامين. عند شراء آلة الرفع بالشفط الفراغي من النوع 1325، فمن الضروري تأكيد هذا التكوين مع المورد.

يتلامس كوب الشفط المطاطي مع المواد المسببة للتآكل. يجب ألا يتلامس كوب الشفط المطاطي مع الأحماض أو القلويات أو بقع الزيت أو الأشياء الحادة. تعمل هذه المواد على تسريع شيخوخة المطاط وتشققه، مما يؤدي إلى انخفاض أداء الختم. عند التخزين، يجب وضع آلة الرفع بالشفط الفراغي نوع 1325 في بيئة جافة ونظيفة، وتجنب أشعة الشمس المباشرة.

طريقة التعبئة والتغليف

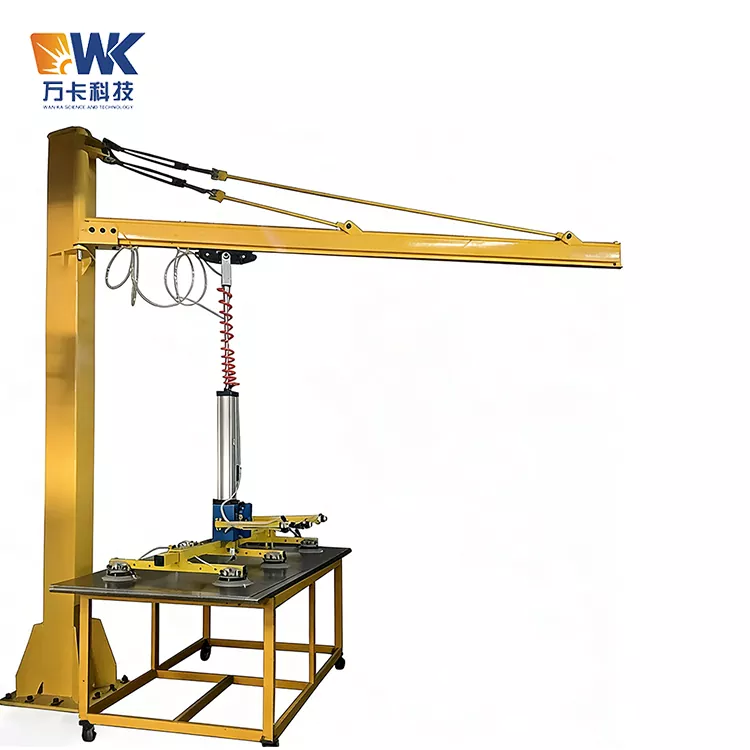

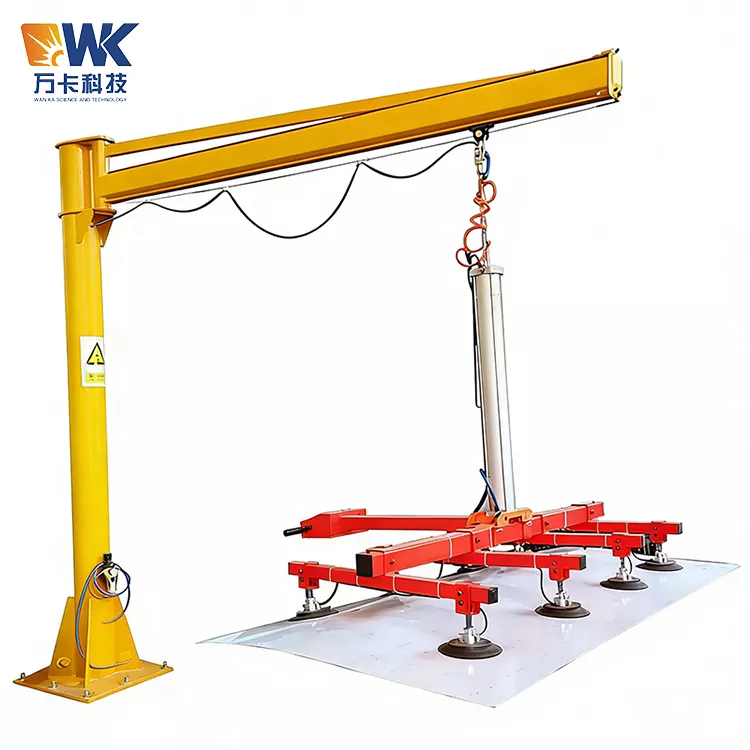

يعتمد اللودر الليزري ذو كأس الشفط 1325 نظام تعبئة وتفكيك معياري. قبل مغادرة المصنع، يتم تفكيك المعدات إلى المكونات الرئيسية التالية: مجموعة العارضة الرئيسية، مجموعة العارضة المتقاطعة (بما في ذلك أكواب الشفط)، وحدة مضخة التفريغ، نظام التحكم (بما في ذلك صندوق التحكم الكهربائي والمقبض)، مجموعة الكابولي والدوران، وخطوط أنابيب التوصيل وحزمة الملحقات. يتم تعبئة كل مكون بشكل مستقل:

يتم تثبيت العوارض الرئيسية والعوارض المتقاطعة والمكونات الهيكلية الفولاذية الكبيرة الأخرى وتعبئتها بإطار فولاذي - الجزء السفلي عبارة عن صينية فولاذية، والجوانب الأربعة معززة بزاوية فولاذية، والجزء الخارجي مغطى بغشاء بلاستيكي مقاوم للماء ونسيج منسوج، وهو مناسب للتكديس والتخزين في الهواء الطلق. يتم تعبئة مكونات كوب الشفط بحشوة من القطن اللؤلؤي + صناديق من الورق المقوى، ويتم تغليف كل كوب شفط بشكل منفصل لمنع التشوه أثناء النقل. يتم تعبئة وحدة مضخة التفريغ في صندوق خشبي - الجزء الداخلي مبطن بالكامل بالرغوة والقطن اللؤلؤي، ويتم وضع علامة على الجزء الخارجي من الصندوق الخشبي بملصقات النقل العالمية الشائعة مثل "أعلى"، و"مقاوم للرطوبة"، و"هش". يتم تعبئة نظام التحكم والمكونات الدقيقة بأكياس مضادة للكهرباء الساكنة + قطن لؤلؤي + صناديق من الورق المقوى. يتم تغليف مجموعة أنابيب التوصيل وملحقاتها بأكياس بلاستيكية + صناديق من الورق المقوى.

تتوافق جميع مواد التعبئة والتغليف مع معايير الشحن البحري الدولية وتتمتع بوظائف مقاومة الرطوبة والصدمات والصدأ. تستخدم عبوة الصندوق الخشبي خشب رقائقي غير معالج بالمبيدات الحشرية، والذي يلبي المعيار الدولي للصحة النباتية ISPM 15 ويمكن تصديره مباشرة دون معالجة إضافية لمكافحة الآفات.

عملية الشحن

بعد تأكيد الطلب، تستمر دورة الإنتاج عادةً من 7 إلى 15 يوم عمل (اعتمادًا على التكوين وكمية الطلب). بعد إخراج المعدات من خط الإنتاج، يتم إجراء اختبار وظيفي شامل - بما في ذلك اختبار الفراغ، واختبار الامتزاز بالحمل الكامل، واختبار حماية انقطاع التيار الكهربائي، واختبار إنذار الصوت والضوء - ولا يمكن أن تدخل مرحلة التغليف إلا بعد اجتياز الاختبار. بعد اكتمال التعبئة، يتم إرسال المعدات من المصنع إلى الميناء المحدد (عادة ميناء شانغهاي أو ميناء تشينغداو). يعتمد وقت الشحن عن طريق البحر على الوجهة: حوالي 7 إلى 15 يومًا لجنوب شرق آسيا، وحوالي 25 إلى 35 يومًا لأوروبا، وحوالي 20 إلى 30 يومًا لأمريكا الشمالية، وحوالي 15 إلى 25 يومًا للشرق الأوسط.

وثائق الشحن

لكل رافعة شفط فراغ طراز 1325، يتم توفير المستندات التالية مع الشحنة: دليل مستخدم المعدات (باللغة الإنجليزية)، قائمة التعبئة، شهادة جودة المنتج، شهادة CE (إن وجدت)، بطاقة ضمان المصنع الأصلية لمضخة التفريغ، دليل التثبيت والتشغيل. يتم إغلاق جميع المستندات في أكياس ملفات مقاومة للماء وتوضع في مكان بارز داخل الصندوق الخشبي.

فحص التسليم

بعد أن يستلم العميل اللودر الليزري ذو كأس الشفط 1325 الخاص بنا، فمن المستحسن أن يتبع خطوات الفحص التالية قبل التوقيع على التسليم: تحقق مما إذا كانت العبوة الخارجية تالفة، أو مشوهة، أو بها بقع مائية؛ بعد فتح الصندوق، قم بحساب عدد كل مكون في قائمة التعبئة؛ تحقق مما إذا كانت أكواب الشفط مشوهة أو تالفة؛ تحقق مما إذا كانت مضخة التفريغ وصندوق التحكم الكهربائي قد تعرضا لأضرار أثناء النقل. إذا تم العثور على أي مشاكل، قم بتدوينها في نموذج الاستلام واتصل بالمورد على الفور.

التثبيت والتشغيل

التثبيت في الموقع لآلة الرفع بالشفط الفراغي نوع 1325 عادة ما يستغرق من 4 إلى 6 ساعات، بما في ذلك التجميع الميكانيكي، التوصيل الكهربائي وتشغيل النظام. متطلبات إمداد الطاقة للمعدات هي 380VAC ± 15%، 50 هرتز ± 1 هرتز، نظام ثلاثي الأسلاك ثلاثي الطور. بعد التثبيت، يجب إجراء اختبار الامتزاز الكامل واختبار الحماية من انقطاع التيار الكهربائي قبل أن يتم استخدامه. يقدم بعض الموردين خدمات تركيب التوجيه بالفيديو عن بعد، أو يمكنهم إرسال مهندسين للتثبيت في الموقع (التكلفة غير متضمنة).
